導讀：

西(xi)電西(xi)容(rong)通(tong)過(guo)建立CAXA PDM系(xi)統(tong)，為技術和管(guan)(guan)理人員(yuan)提供了一個協同工(gong)作的環境，實現了對公司產(chan)品(pin)數(shu)(shu)據從立項、產(chan)品(pin)設計(ji)(ji)到(dao)投入生(sheng)產(chan)的全過(guo)程(cheng)管(guan)(guan)理。通(tong)過(guo)對各類產(chan)品(pin)設計(ji)(ji)數(shu)(shu)據信息進(jin)行整理、存儲(chu)和管(guan)(guan)理控制(zhi)，建立了各類產(chan)品(pin)的結構樹和產(chan)品(pin)通(tong)用件庫，規范了設計(ji)(ji)審批流程(cheng)、可自(zi)動生(sheng)成產(chan)品(pin)明細(xi)表等技術文件。設計(ji)(ji)人員(yuan)通(tong)過(guo)CAXA PDM系(xi)統(tong)能(neng)及時得到(dao)相關設計(ji)(ji)數(shu)(shu)據信息，大(da)幅縮短了產(chan)品(pin)設計(ji)(ji)周期，提高了生(sheng)產(chan)效率。

一、企業簡介

西(xi)安西(xi)容電(dian)力(li)電(dian)容器(qi)有限公司（以下(xia)簡稱“西(xi)電(dian)西(xi)容”），是電(dian)力(li)電(dian)容器(qi)專業(ye)制造公司。產品除(chu)供(gong)給全國各地(di)的交流輸變電(dian)系(xi)統(tong)和(he)冶金、化工、鐵(tie)路部(bu)門外，還遠銷東南亞及非洲。

企業生產的主導產品有高(gao)壓全膜并聯(lian)電(dian)容(rong)(rong)器，濾波(bo)電(dian)容(rong)(rong)器，直流輸電(dian)用(yong)電(dian)容(rong)(rong)器裝置，電(dian)容(rong)(rong)式電(dian)壓互(hu)感器，電(dian)流互(hu)感器，干式空心(xin)電(dian)抗器和(he)高(gao)低(di)壓自愈式電(dian)容(rong)(rong)器等。公(gong)司在自主研發的同時，也不斷地和(he)國際知名(ming)電(dian)容(rong)(rong)器公(gong)司合作，保持著較好(hao)的市(shi)場(chang)份額，也取得了良好(hao)的運行業績。

產品示意圖：

二(er)、新時代下，企業(ye)的(de)機遇及需求

隨著電(dian)力(li)(li)工(gong)業(ye)(ye)的(de)(de)(de)快(kuai)速發(fa)展(zhan)、技(ji)術(shu)進步及無功補償、節能(neng)損耗管理的(de)(de)(de)加強，電(dian)力(li)(li)電(dian)容器制造企業(ye)(ye)遇(yu)到了(le)前所未有(you)的(de)(de)(de)發(fa)展(zhan)機(ji)遇(yu)，使電(dian)力(li)(li)電(dian)容器的(de)(de)(de)市(shi)場迅(xun)速擴大，同時也引(yin)發(fa)了(le)許多領域對(dui)電(dian)容器的(de)(de)(de)大量(liang)需求。

根據西(xi)電集(ji)團“十二五”信息化建設規劃，西(xi)電西(xi)容(rong)為PDM系統(tong)建設試點單位。為了對設計部門(men)的圖(tu)紙、文檔進行規范化、標(biao)準化管理，為ERP系統(tong)提供正(zheng)確規范的基礎數(shu)據，2011年7月，西(xi)電西(xi)容(rong)開展了PDM系統(tong)建設項(xiang)目的招標(biao)與實施工作(zuo)。

三、CAXA PLM系統(tong)解決(jue)方案

CAXA工作組，針對西容的發展需求，匹配相關(guan)軟(ruan)件(jian)，根據不同環節搭建上(shang)線統一的系統平(ping)臺。

1.1軟件配置

1.3三維實體設計平臺(tai)上線

西容公司(si)為(wei)了提(ti)高(gao)產品(pin)本質(zhi)質(zhi)量和產品(pin)設(she)(she)計(ji)效(xiao)(xiao)率，在(zai)(zai)(zai)06年開(kai)始嘗試性使用(yong)三維(wei)軟(ruan)件(jian)(jian)做產品(pin)設(she)(she)計(ji)，但是設(she)(she)計(ji)部門在(zai)(zai)(zai)設(she)(she)計(ji)過程中(zhong)發現(xian)，使用(yong)三維(wei)軟(ruan)件(jian)(jian)做設(she)(she)計(ji)并不能提(ti)高(gao)設(she)(she)計(ji)效(xiao)(xiao)率，相反會增加(jia)一些重(zhong)復(fu)的(de)繪圖工作，而(er)且(qie)在(zai)(zai)(zai)繪制軟(ruan)連接之(zhi)類的(de)零件(jian)(jian)時會浪費很長時間，所以三維(wei)設(she)(she)計(ji)在(zai)(zai)(zai)西容公司(si)沒有很好的(de)推廣起來。

在對西(xi)容產品(pin)特(te)點分析后(hou)，認(ren)為三(san)維軟件不能很好(hao)的應用(yong)到產品(pin)設計(ji)過(guo)程中(zhong)的原因主要有：

1.產品三維轉化率低，無法普及應用

2.使用(yong)SolidWorks設計西容(rong)產品圖紙沒有二維軟件(jian)設計效率高(gao)

3.三維(wei)圖紙無法支持工程設計

4.成套(tao)電容器產品中的導線、油管等軟連接零部(bu)件圖形(xing)繪圖困(kun)難

5.三維產(chan)品裝配復雜，操作(zuo)繁瑣

6.三維產品(pin)圖紙(zhi)轉換成二維圖紙(zhi)后，編輯工(gong)作量大

根(gen)據以上描述的6項原因，總結出具體的解決(jue)方案：

1.4軟鏈接類零(ling)件設計(ji)

西容(rong)產品中有一(yi)些(xie)軟(ruan)鏈(lian)接零件，比如導線。在(zai)繪制過程中會浪費很長時(shi)(shi)間(jian)，在(zai)一(yi)條軟(ruan)連接零件一(yi)般需要(yao)一(yi)上午時(shi)(shi)間(jian)，導致這(zhe)個問(wen)題的主要(yao)原因是(shi)，軟(ruan)件造型(xing)模式導致的，但是(shi)CAXA實體設計中繪制同樣的零件一(yi)般需要(yao)10分(fen)鐘時(shi)(shi)間(jian)。

1.1.1創建三維圖素(su)庫

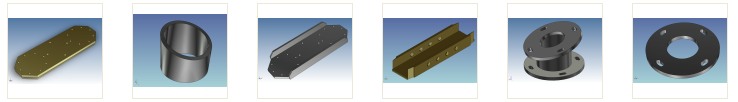

將常用的(de)各種軟連接(jie)圖素(su)存放(fang)在(zai)庫(ku)中，在(zai)需(xu)要鏈接(jie)的(de)圖素(su)時可以(yi)直接(jie)從庫(ku)中調出(chu)，稍加調整就完(wan)成軟連接(jie)部分設(she)計(ji)。

1.1.2三(san)維、二維關聯模板

在(zai)使用三軟(ruan)(ruan)(ruan)件有一個很(hen)(hen)重要的(de)(de)原因就是(shi)(shi)提高設計(ji)和(he)繪圖(tu)(tu)效率(lv)，設計(ji)效率(lv)是(shi)(shi)三維(wei)軟(ruan)(ruan)(ruan)件本身的(de)(de)繪圖(tu)(tu)功能，通過上述方式可(ke)以大幅度的(de)(de)提高裝配和(he)零件設計(ji)效率(lv)。三維(wei)設計(ji)完成后(hou)，是(shi)(shi)否能夠很(hen)(hen)快轉(zhuan)換成工(gong)(gong)程(cheng)圖(tu)(tu)紙(zhi)會很(hen)(hen)大程(cheng)度上影響出(chu)圖(tu)(tu)效率(lv)。在(zai)西容之前(qian)使用的(de)(de)三維(wei)軟(ruan)(ruan)(ruan)件和(he)二維(wei)軟(ruan)(ruan)(ruan)件不(bu)是(shi)(shi)一家公司的(de)(de)產(chan)品，所(suo)以在(zai)圖(tu)(tu)紙(zhi)轉(zhuan)換過程(cheng)中不(bu)是(shi)(shi)非常的(de)(de)暢(chang)通，轉(zhuan)換后(hou)的(de)(de)圖(tu)(tu)紙(zhi)還需要大量的(de)(de)編制(zhi)工(gong)(gong)作，甚至有些技術員認為編輯的(de)(de)工(gong)(gong)作量大于(yu)重現繪制(zhi)工(gong)(gong)作。

目(mu)前中CAXA實(shi)體設計中很(hen)好的(de)(de)解決了(le)這個問題，三(san)維和二維是(shi)完全集成(cheng)的(de)(de)，三(san)維轉到二維圖紙(zhi)后(hou)，尺寸關聯、明細管理、圖形剖視關聯，所有工(gong)作都(dou)不會(hui)重復(fu)，所以(yi)大大提(ti)高設計效率。

1.1.3自(zi)頂而(er)下的設計(ji)模式、設計(ji)流體(ti)系的設計(ji)方法

西容(rong)公司產(chan)品(pin)(pin)以(yi)(yi)訂單產(chan)品(pin)(pin)為主，產(chan)品(pin)(pin)之間成(cheng)(cheng)系(xi)列關系(xi)，所以(yi)(yi)在(zai)西容(rong)公司產(chan)品(pin)(pin)設(she)計工程中采用模塊(kuai)化設(she)計將會非常合適。從產(chan)品(pin)(pin)品(pin)(pin)種的角度分(fen)，不管(guan)是單元電容(rong)器、成(cheng)(cheng)套裝置、CVT和研發產(chan)品(pin)(pin)都(dou)可以(yi)(yi)創建自己的圖素庫(ku)、零件(jian)庫(ku)、部件(jian)庫(ku)、模塊(kuai)庫(ku)。

● 將(jiang)設計(ji)好的(de)三維(wei)模(mo)型進行部(bu)件裝配，模(mo)塊裝配

● 設計(ji)的(de)零件、部件、模塊(kuai)分部創建西容圖素庫

● 利用(yong)已(yi)有圖素庫(ku)快速(su)搭建西容標準產(chan)品三維(wei)總(zong)裝圖紙二維(wei)總(zong)裝和零部(bu)件圖紙關聯模塊庫(ku)，在有新的(de)零部(bu)件及模塊產(chan)生時，完善圖素庫(ku)。

1.1CAXA 圖文檔(dang)管理系統(tong)上線

1.1.1單元電容(rong)器應用部門(men)：四張表單式生產

單元電容(rong)器部門(men)原有設計部門(men)利用四(si)張表單完成整個(ge)工(gong)作，沒有圖(tu)紙支撐。加工(gong)也全靠工(gong)人(ren)的熟(shu)練(lian)能力，往往效率(lv)會比較低，售后追蹤(zong)困難。

圖(tu)文檔系統(tong)的(de)上(shang)線(xian)從根本上(shang)改變這種(zhong)模式(shi)，具體實現方式(shi)：

● 單(dan)元電容器產品設(she)計(ji)員用(yong)原(yuan)來的通過四張修改單(dan)的方式進行產品設(she)計(ji)

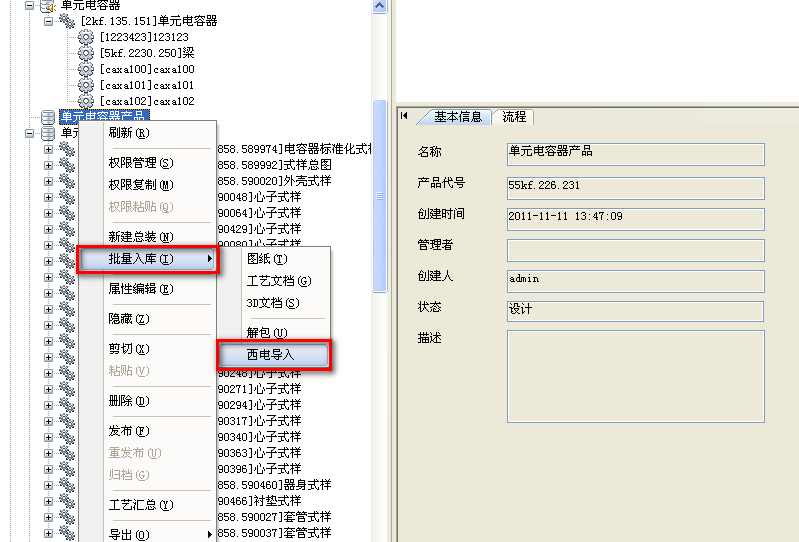

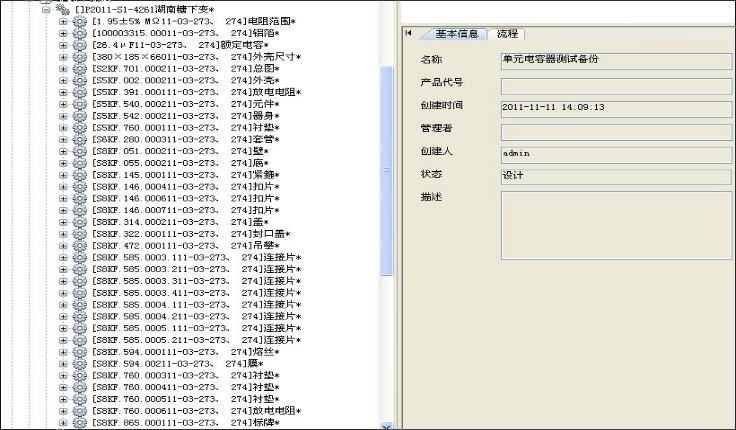

● 設計完成的四張(zhang)產品修改單，通過批量入(ru)庫方式，導入(ru)PDM系統(tong)，系統(tong)中自(zi)動產生產品結構樹(shu)

● 啟動審(shen)批流(liu)程(cheng)，將四張修改單關聯在(zai)流(liu)程(cheng)中，通過流(liu)程(cheng)對修改單進行審(shen)批、簽名、最終歸檔打印。

● 系統中通過BOM模塊，輸出(chu)各種(zhong)報表(biao)、產品價格報表(biao)

1.1.2電器分廠應(ying)用部門(men)：工(gong)程訂單(dan)

設(she)計部門(men)接到訂(ding)單(dan)，繪制總裝及零部件圖(tu)紙后，導入系統生成結構的同時生成BOM。具體實現(xian)方(fang)式：

1.1.3工程(cheng)CVT部(bu)門：參數化圖紙

工程CVT部門的(de)圖紙(zhi)基本都是依靠在(zai)標(biao)準圖庫上完(wan)成(cheng)參數化的(de)變型設(she)計(ji)完(wan)成(cheng)。以前找圖紙(zhi)非常麻煩，同時(shi)編制(zhi)的(de)參數化圖紙(zhi)也零散的(de)分散在(zai)個人計(ji)算機中，利用率(lv)特(te)別低(di)。

CAXA 圖文檔的管(guan)理(li)模(mo)式：

1.2工藝管理

1.2.1工(gong)藝現狀：

● 產品藍圖有(you)工(gong)藝(yi)卡片，工(gong)藝(yi)卡片在檔案室、車間都(dou)有(you)存放。

● 標(biao)準(zhun)產(chan)品圖(tu)紙(zhi)編制(zhi)工(gong)藝卡(ka)(ka)片(pian)，卡(ka)(ka)片(pian)指導生產(chan)，同時提供材(cai)料(liao)、定額數據(ju)。

● 標準式樣(yang)產(chan)(chan)品圖紙的工藝卡片(pian)是指導工人生產(chan)(chan)的，無(wu)法提(ti)供產(chan)(chan)品材料定(ding)額。

● 訂單產品工藝卡(ka)片能提供材(cai)料及材(cai)料定(ding)額，但(dan)沒有真正(zheng)指導生產。

● 從(cong)系統的角度(du)無法(fa)判(pan)斷(duan)出(chu)那(nei)些(xie)訂單(dan)圖(tu)紙需(xu)要完整的工藝卡片(pian)，那(nei)些(xie)圖(tu)紙只需(xu)要定(ding)額(e)數據(ju)，判(pan)斷(duan)界(jie)限(xian)不明朗。

1.2.2實施目標

● 為生產(chan)(chan)車(che)間提供數(shu)據，指導生產(chan)(chan)（工藝六(liu)張表）

● 為(wei)ERP提(ti)供數據（工藝定額(e)信息）

1.2.3解決方案

● 嚴格按照一圖一卡(ka)原則，編寫工(gong)藝卡(ka)片（卡(ka)片中(zhong)包含工(gong)藝定額等信息(xi)）：

● 利用圖紙(zhi)及工藝規程的(de)信息(xi)，自動生成P-BOM

四、實施成效

1、三(san)維實體設計(ji)平臺上線效果

CAXA三維(wei)實(shi)體設計平臺，很(hen)好的解(jie)決了西容三維(wei)轉化(hua)率低、普及低等問題。

西(xi)容產品中(zhong)有一些軟鏈接零(ling)件，由于(yu)其特(te)有的造型(xing)模(mo)式(shi)，繪制過程中(zhong)很浪費時間(jian)。

CAXA三維(wei)(wei)設計平臺上創建三維(wei)(wei)圖素庫(ku)(ku)，將常(chang)用的(de)(de)各(ge)種軟(ruan)連接(jie)圖素存放(fang)在庫(ku)(ku)中，有新的(de)(de)零部件及模(mo)塊產生時，完(wan)(wan)善圖素庫(ku)(ku)。需要鏈接(jie)的(de)(de)圖素時可以直(zhi)接(jie)從庫(ku)(ku)中調(diao)出，稍加調(diao)整就完(wan)(wan)成(cheng)軟(ruan)連接(jie)部分設計。三維(wei)(wei)和二維(wei)(wei)是完(wan)(wan)全集成(cheng)的(de)(de)，三維(wei)(wei)轉到(dao)二維(wei)(wei)圖紙(zhi)后(hou)，尺寸關聯、明(ming)細管理、圖形剖視關聯，所有工作都不會重復，大(da)大(da)提高產品(pin)本質質量和產品(pin)設計效率

2、CAXA 圖文檔管理系統上(shang)線效果(guo)

（1） 搭(da)建單元電容器(qi)產(chan)(chan)品(pin)設計、工(gong)藝、生產(chan)(chan)協調(diao)管理(li)平臺，方便數據保存(cun)、查找瀏覽、借用等。

（2）通(tong)過(guo)系統(tong)BOM模塊，輸出各種報表和價格明細表

（3）為后續的(de)生(sheng)產(chan)管理系統提供(gong)數據(ju)

（4）規范了圖紙設計、審批流程。

3、工(gong)藝(yi)管理上線效果

（1）搭建單(dan)元電(dian)容器產(chan)品設計、工藝、生產(chan)協(xie)調管理平臺，方便數據(ju)保存、查找(zhao)瀏覽(lan)、借用(yong)等。

（2）完善(shan)工藝文(wen)件的(de)編制為后續(xu)的(de)生產管理(li)系(xi)統提供重要的(de)數據源頭。

通(tong)過(guo)西(xi)電西(xi)容(rong)驗收，也證實(shi)(shi)了CAXA解(jie)決(jue)方(fang)案，切切實(shi)(shi)實(shi)(shi)為企業(ye)解(jie)決(jue)了發(fa)展中遇到的信(xin)(xin)息化(hua)難題，幫助企業(ye)發(fa)展步入快車軌(gui)。這次成功合(he)作，更加(jia)深了西(xi)電對數(shu)碼大方(fang)的認可與信(xin)(xin)任，雙方(fang)進一步加(jia)強合(he)作。
