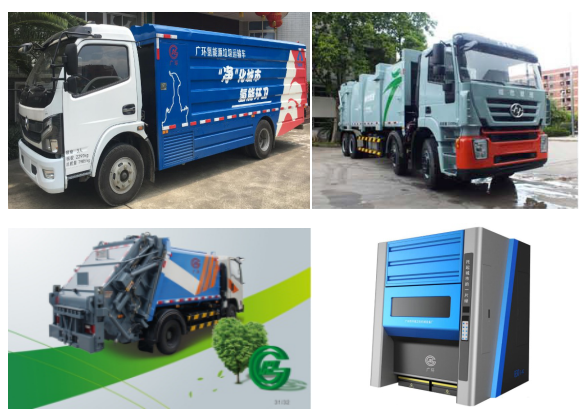

廣環(huan)廠從手工修理環(huan)衛設(she)備開始，已成為集科研、生(sheng)產、銷(xiao)售于一體的環(huan)衛專用車輛現代生(sheng)產企業(ye)，廣州市著名商標“廣環”的所有者。生產的12大產品系列，投入(ru)批量生產的產品達54個(ge)，銷往(wang)20多個(ge)省（自治(zhi)區(qu)）、市(shi)。

廣(guang)環廠主營產品(pin)

垃(la)圾車的快(kuai)速設計——CAXA 3D實(shi)體設計應用

廣環廠(chang)從(cong)2012年(nian)開(kai)(kai)始引進CAXA實體(ti)設計2011，作為廠內(nei)輔助(zhu)研(yan)(yan)發(fa)設計軟(ruan)件(jian)，到(dao)現在(zai)已經升級(ji)到(dao)CAXA實體(ti)設計2019，且所有研(yan)(yan)發(fa)人員都已能熟練地(di)運用CAXA實體(ti)設計軟(ruan)件(jian)進行產(chan)品的(de)(de)三(san)(san)維產(chan)品方案(an)開(kai)(kai)發(fa)，生產(chan)部門(men)也能借助(zhu)其圖文檔的(de)(de)三(san)(san)維瀏覽控件(jian)更高效(xiao)、更清(qing)晰明(ming)了的(de)(de)地(di)指導工人生產(chan)。對比原來采用的(de)(de)二維設計，CAXA實體(ti)設計從研(yan)(yan)發(fa)到(dao)生產(chan)都帶來了突破(po)性的(de)(de)發(fa)展，時間效(xiao)率提升效(xiao)果非常明(ming)顯。

下(xia)面是(shi)廣環(huan)廠通過一輛垃圾車的設計(ji)過程，展示(shi)了CAXA 3D實(shi)體設計強悍的特色功能。

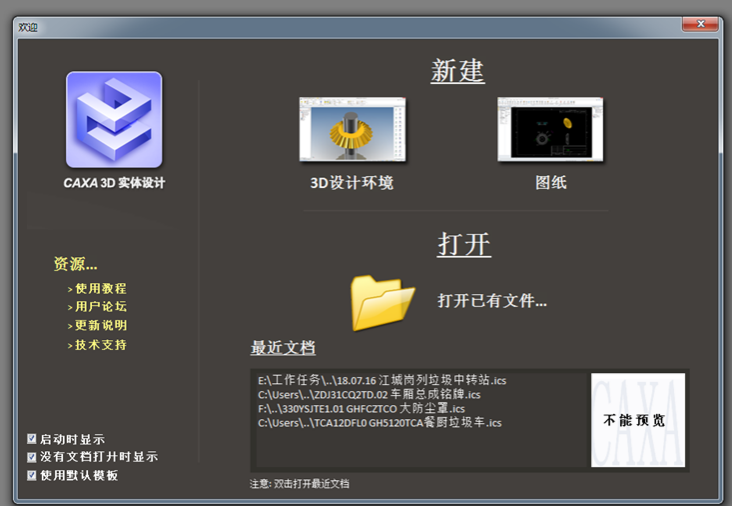

1、打開文(wen)件包含3D設計環(huan)境和可(ke)以(yi)關聯的工程圖模塊；

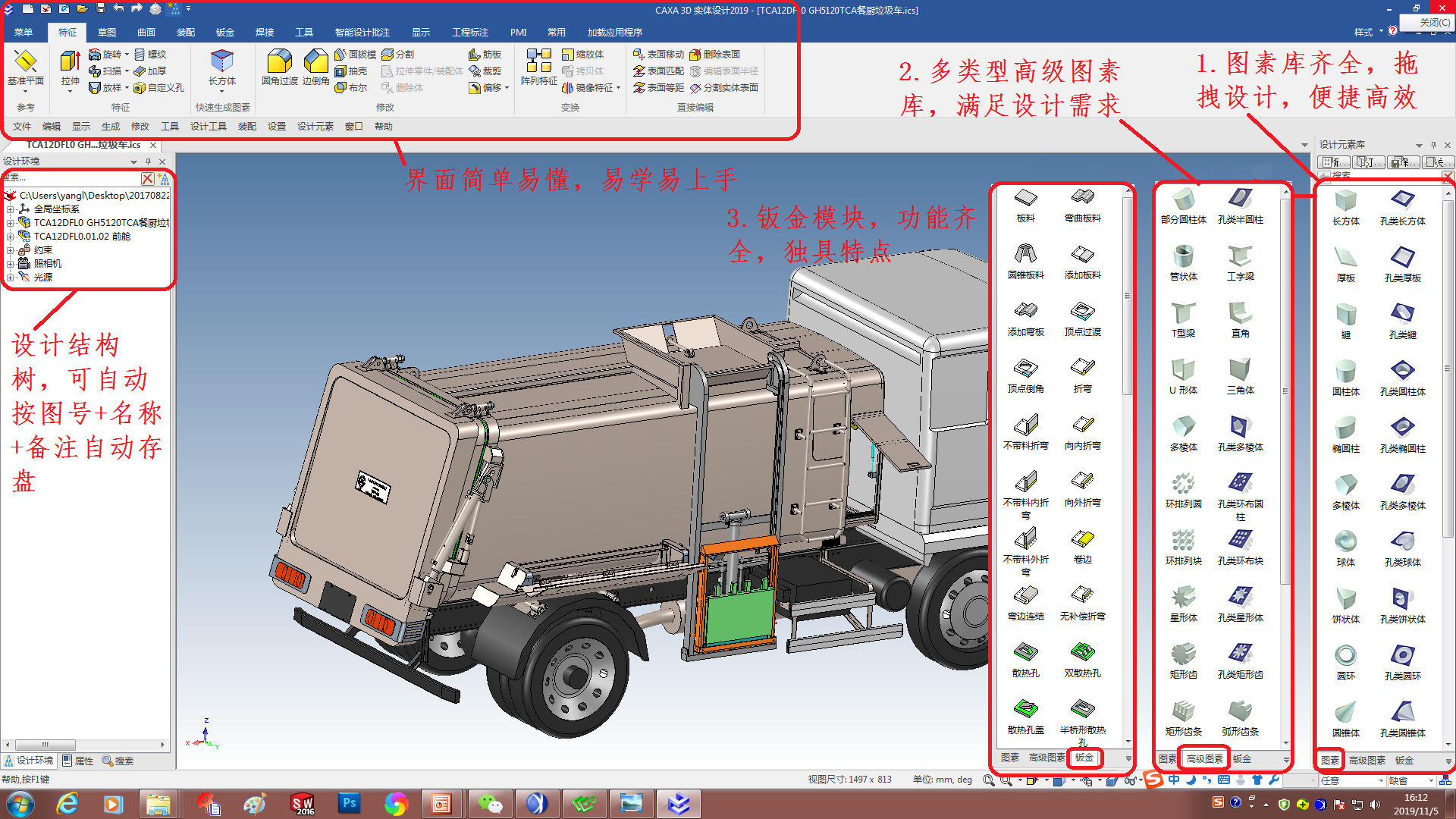

2、界面易學易懂、結構樹層級清(qing)晰、圖素庫豐富(fu)、拖拽(zhuai)式設計、鈑金功能齊(qi)全(quan)；

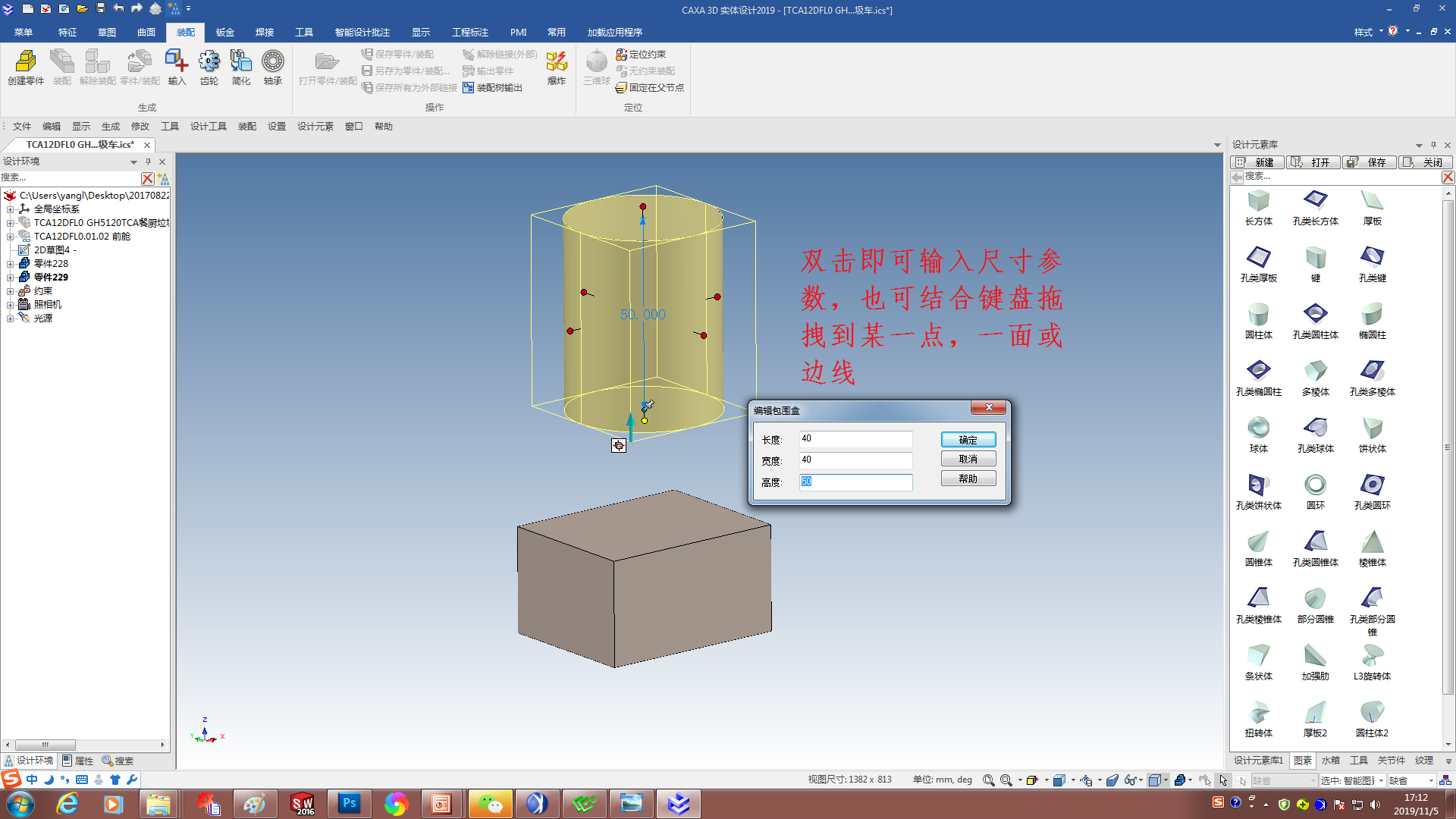

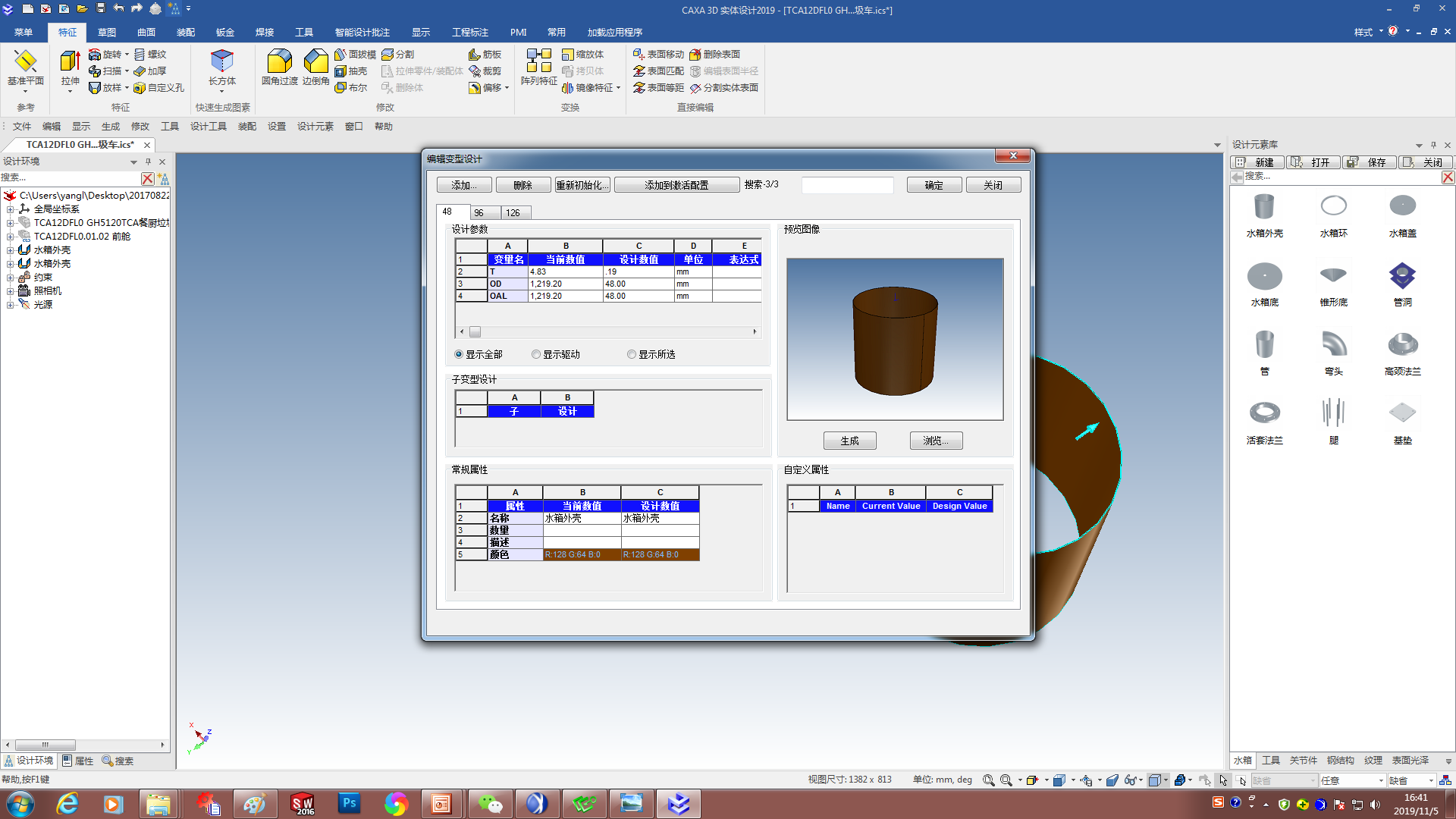

3、圖素的各項參數修改簡便，可(ke)數字參數化(hua)，也可(ke)拖拽捕(bu)捉已有的實體邊界；

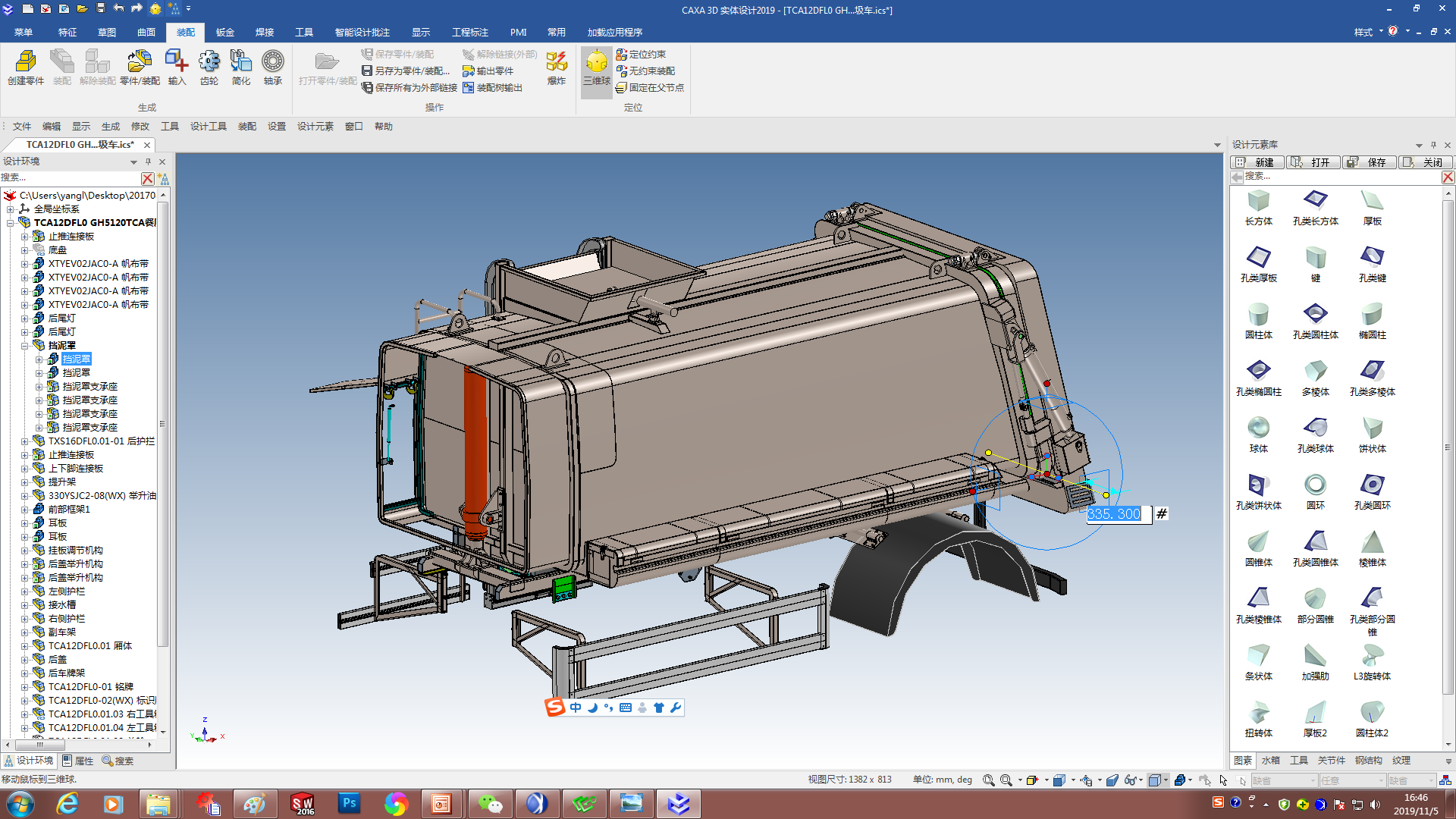

4、異于(yu)其他同類產品且極具特(te)色的三維球功能，靈(ling)活定位(wei)，移(yi)動，旋轉，鏡像，陣列等等；

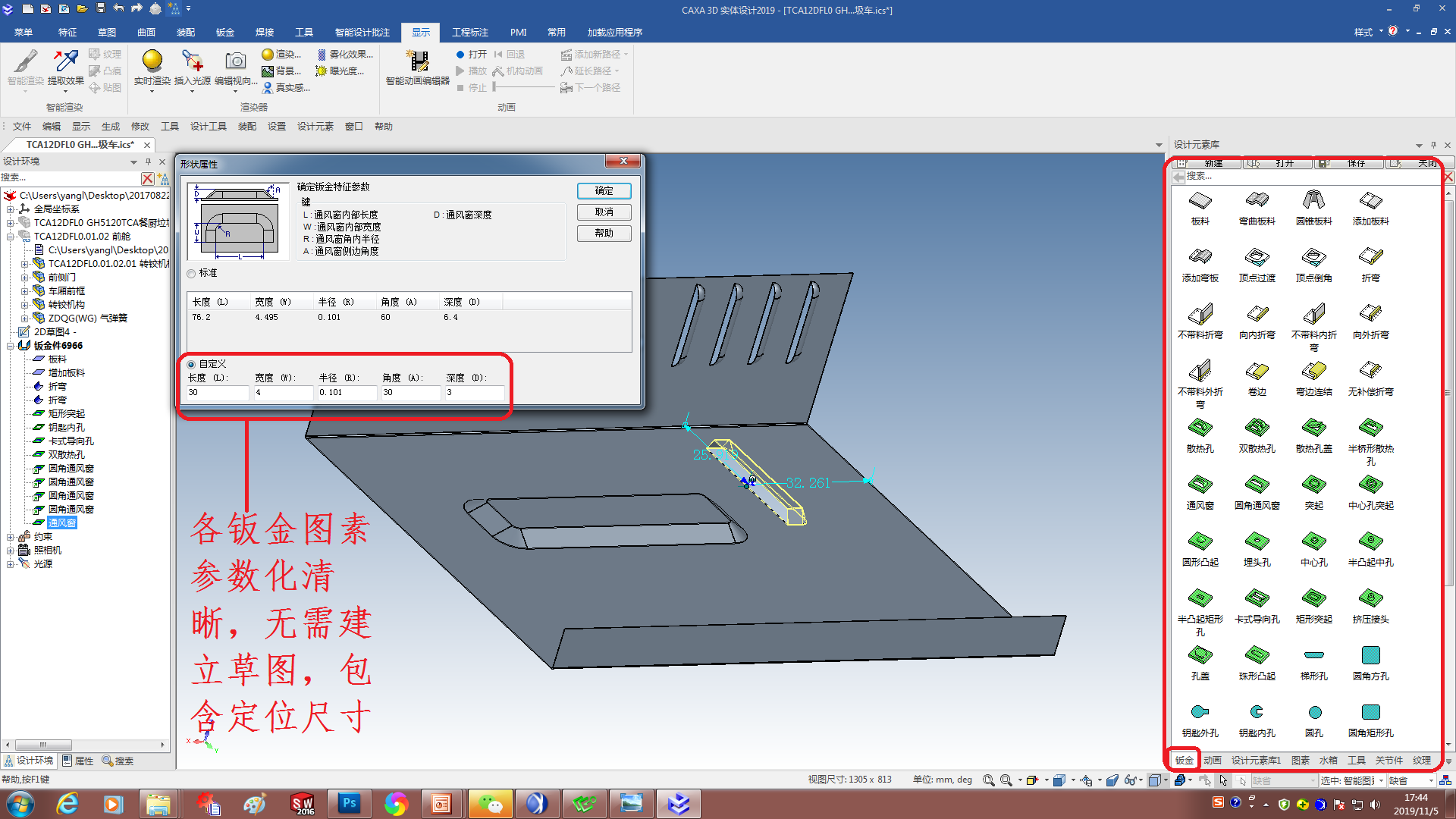

5、鈑金功能強大，包含折(zhe)彎、沖孔、百葉窗(chuang)、自定義形狀沖壓等(deng)，快速(su)完成參數(shu)修改；

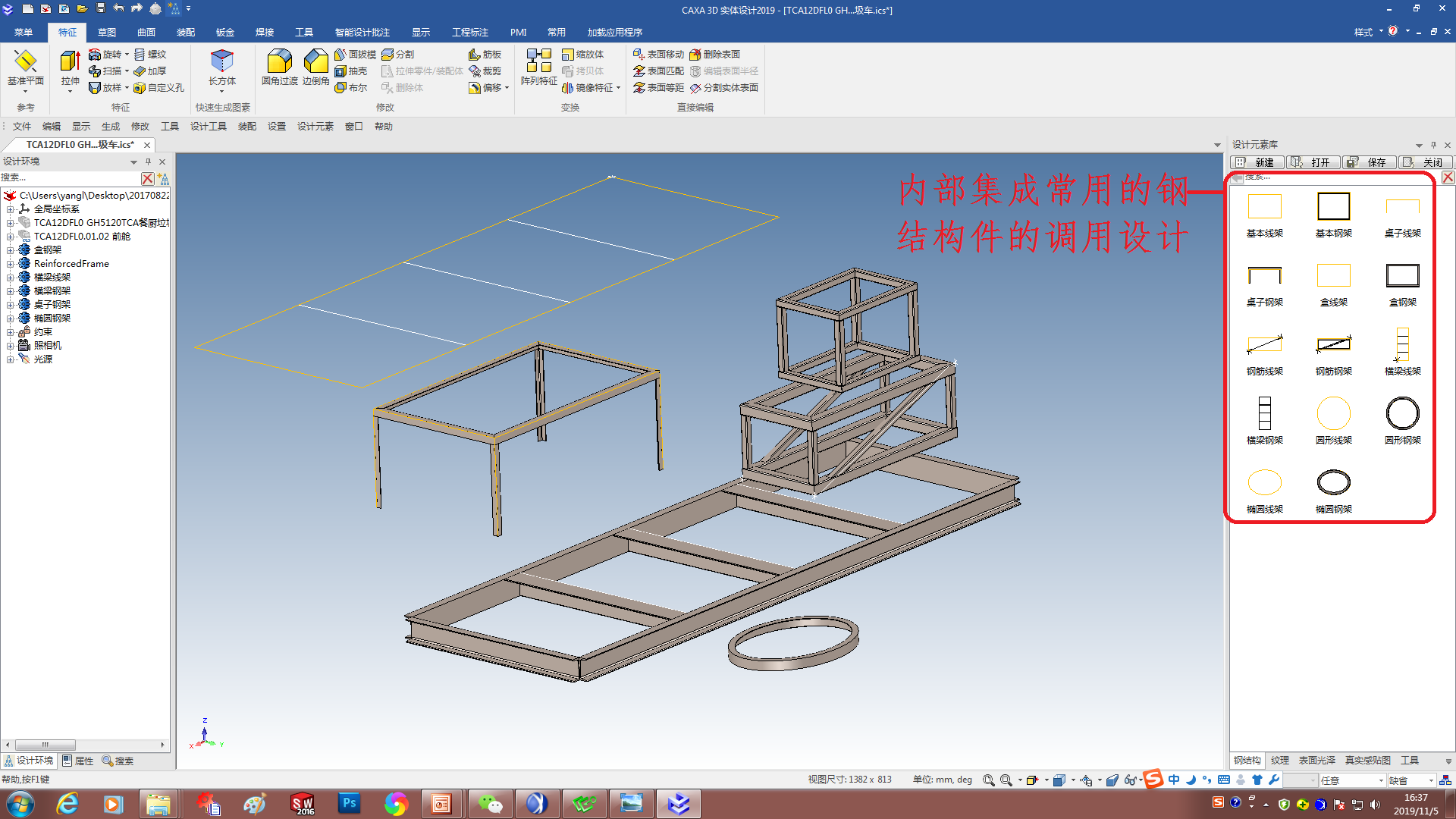

6、內部集成鋼結構件設(she)計，可(ke)在基(ji)礎上快速改型，大(da)大(da)節省設(she)計時間；

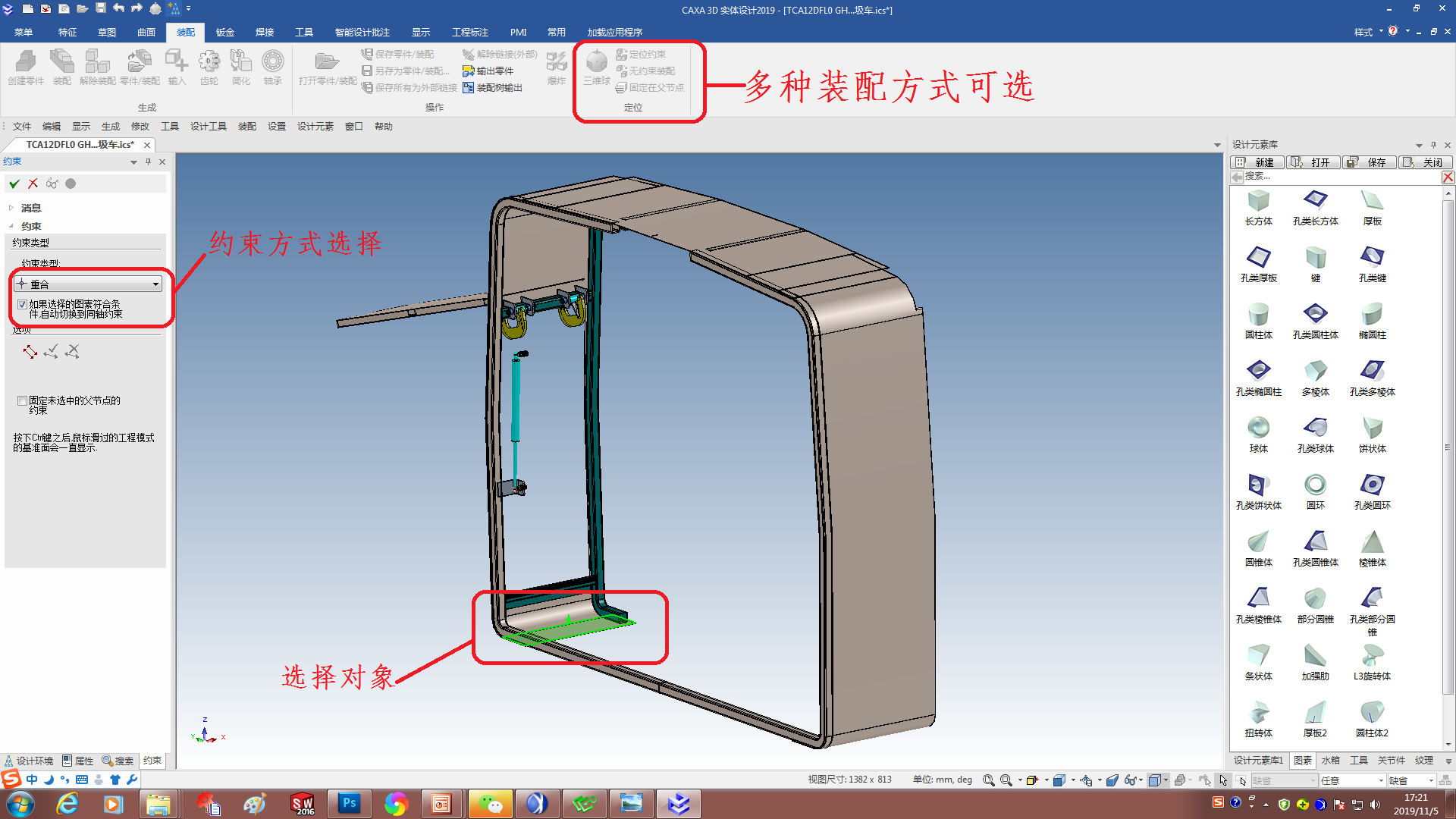

7、裝(zhuang)配模式下即可(ke)用零件自由度約束(shu)方式，亦可(ke)采用三維球(qiu)，方式多樣、靈(ling)活、高效；

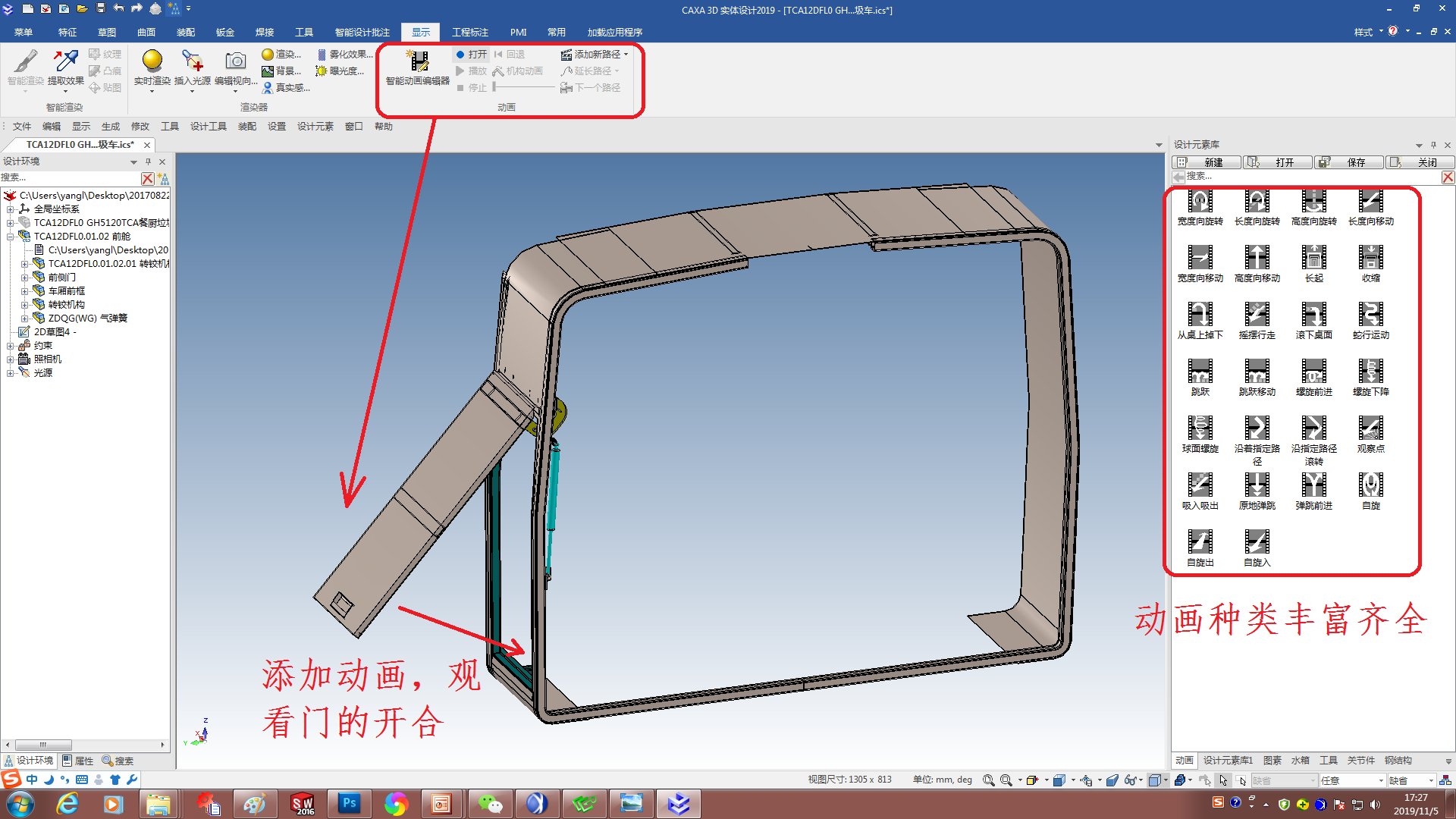

8、裝配完成后根據約束關系，并添加動(dong)畫(hua)效果(guo)，可(ke)預覽設計動(dong)態，可(ke)評估有無干涉等；

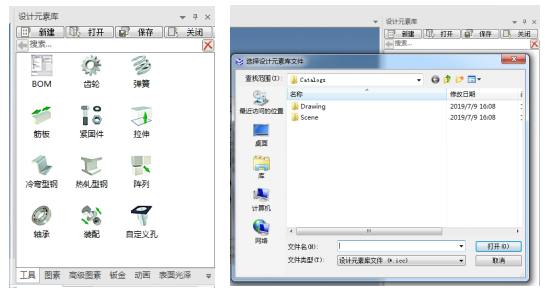

9、常用的機械工(gong)具庫，包含(han)齒(chi)輪、軸(zhou)承(cheng)、彈簧、型材、標(biao)準件等；還(huan)可(ke)自建或加(jia)載企業圖素庫和通(tong)用件庫；

10、參數化設計(ji)水箱、法(fa)蘭、彎頭等其他(ta)管道(dao)附件；

11、CAXA實體(ti)設(she)計對硬(ying)件配(pei)置要求方面并不高，普(pu)通的電腦配(pei)置也(ye)可以打開運(yun)行大型(xing)的裝(zhuang)配(pei)體(ti)，卡頓(dun)死機現象(xiang)很(hen)少，占用內存(cun)情況也(ye)很(hen)優異。

用戶感言(yan)

廣環廠產品研發中心(xin)工程(cheng)師 楊(yang)柳(liu)在(zai)交流過程中，分享了(le)廣環廠(chang)應用CAXA3D實體設設計過程中，總結的軟件特點和實用經驗，希望幫助大家更好的認識和使用這款優秀的國產軟件。

和其他常用的(de)設計軟件相比，CAXA實體設計最(zui)大的特點是三維球和圖素庫。

這里提(ti)到“三維球功能”可以說是CAXA3D實體設(she)(she)計最大的(de)特點之一，從產(chan)品(pin)零件設(she)(she)計到產(chan)品(pin)的(de)裝配設(she)(she)計，都可成為更(geng)高效(xiao)的(de)“利器”。通過三維球可實現(xian)圖(tu)素、零部件等的(de)移動(dong)、復制、鏡像、調整角度(du)和(he)快速(su)定(ding)位等。

此外，CAXA實體設計的圖(tu)素(su)庫(ku)不僅(jin)量大而且均是有效可用(yong)(yong)素(su)材，為產(chan)品設計者(zhe)省(sheng)去(qu)很多建立草圖(tu)的時間，通(tong)過直接(jie)托拉拽搭積(ji)木的簡(jian)單操作(zuo)方(fang)式，就可以(yi)輕松(song)利用(yong)(yong)圖(tu)素(su)庫(ku)進行設計，讓初次接(jie)觸這(zhe)款軟件(jian)的人，可以(yi)無門檻(jian)的操作(zuo)使用(yong)(yong)。圖(tu)素(su)庫(ku)對于(yu)我們(men)廠(chang)的設計來(lai)說，是一款特(te)別(bie)實用(yong)(yong)的功(gong)能，豐富的圖(tu)庫(ku)元(yuan)素(su)滿(man)足了我廠(chang)所有的設計需求。

另外，CAXA實體設計與自(zi)身工程圖集成也是不得(de)不提的(de)一大亮點(dian)，零部件圖可(ke)直(zhi)接從三維界面生成對應的(de)二維設計圖紙，當產品的(de)三維模型被修改時(shi)，只需更新(xin)二維圖，即(ji)可(ke)實時(shi)鏈接更新(xin)。

楊(yang)工表示：“我廠從2012年開始的CAXA實體設計2011版本開始，到目前使用的2019版本，廣環廠和CAXA一起走過了挺長的一段歲月，整個階段我們產品研發和生產部門的使用體驗感越來越好，所有人從一開始的陌生到熟悉經過了一個短暫的相互學習，相互交流，相互提升的過程，包括新來的技術人員，以前應用的其他設計軟件，也輕松過渡和熟練掌握CAXA 3D作為其得力的設計工具。”

“CAXA 3D實體設(she)計幫助我們廠(chang)縮(suo)短了產(chan)品從研(yan)發、生(sheng)產(chan)到交付給客戶的周期，改(gai)變了傳統的只(zhi)有二(er)維圖紙(zhi)(zhi)在整個廠(chang)流(liu)轉(zhuan)的模式，使設(she)計準確性(xing)更高，設(she)計思路更清(qing)晰，方便向(xiang)下游(you)環(huan)節的交流(liu)，生(sheng)產(chan)車間工人理解(jie)圖紙(zhi)(zhi)更容易(yi)，減少了很多原有的出錯率(lv)。”楊工高興地補充道(dao)。
