caxa3d2023的標準件國際號不能導入二維工程圖的明細里是怎...

查看數: 98 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-11-2 14:40

caxa3d2023的標準件國際號不能導入二維工程圖的明細里是怎么辦？

回復

hljhrb 發表于前天 19:48

謝謝你的指導，我再試試

408231928 發表于前天 08:18

本帖最后由 408231928 于 2025-11-5 10:37 編輯

hljhrb 發表于 2025-11-4 20:50

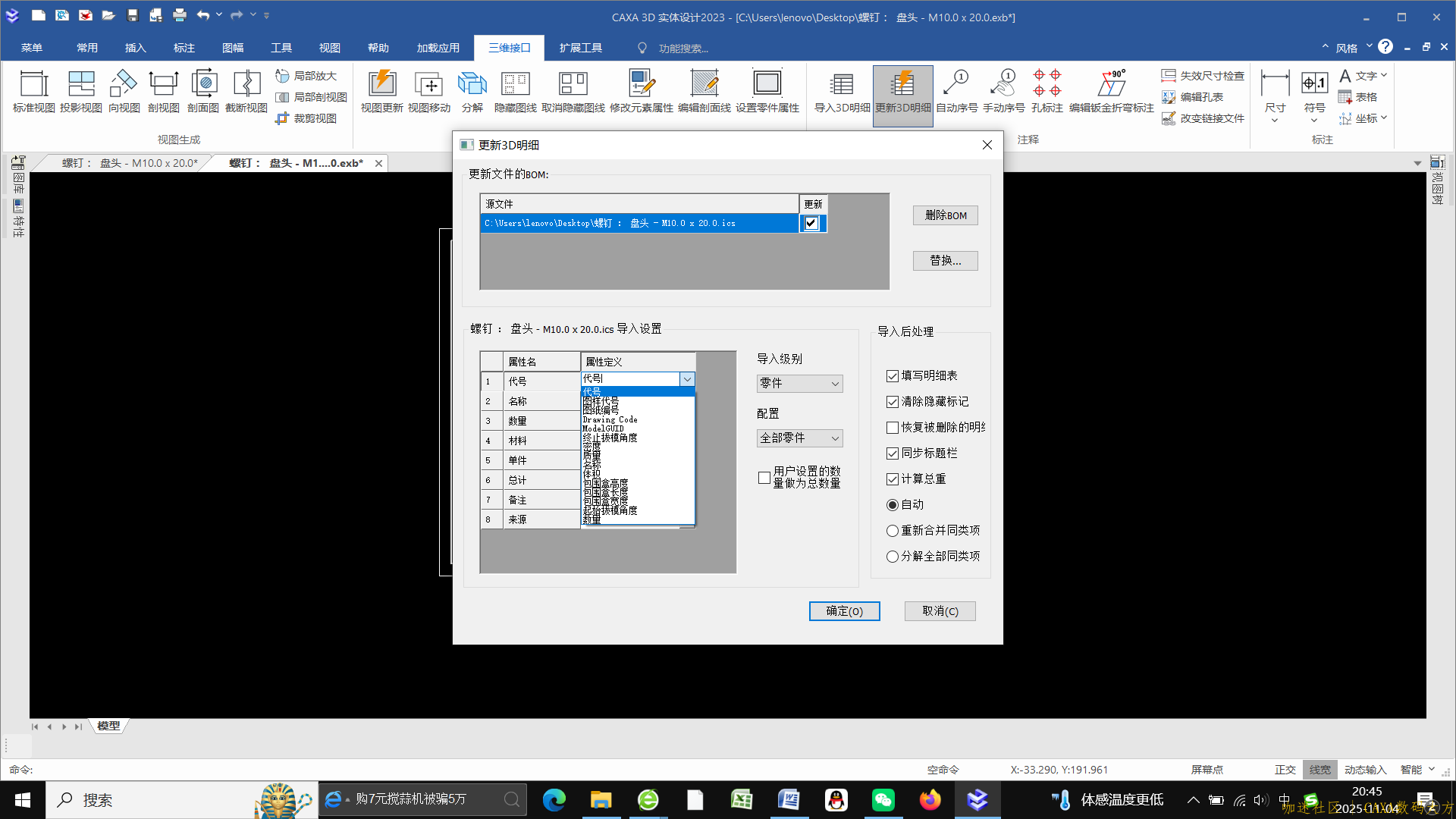

我的工程圖里的3D明細是這樣的

我的自定義是我自己定制的,.數據映射沒什么問題.發這個工程圖出來看看吧

408231928 發表于 3 天前

本帖最后由 408231928 于 2025-11-4 13:50 編輯

hljhrb 發表于 2025-11-3 21:05
你好，我看了配置匹配規則里的代號匹配名稱和工程圖明細表欄能對得。

發個你的工程圖模板來看下,對了,工程圖里面還要再三維接口那里,激活下導入3d明細
//sudamba.cn/fORUM/thread-144230-1-1.html
這個帖子的六樓,有設置3d轉2d屬性映射的一個簡易教程,排查下.不過,默認caxa的模板,一般情況下的代號是沒問題的.

hljhrb 發表于 4 天前

你好，我看了配置匹配規則里的代號匹配名稱和工程圖明細表欄能對得。

hljhrb 發表于 4 天前

你好，我看了，代號的匹配名稱能和工程圖明細表欄對上。

hljhrb 發表于 4 天前

代號的匹配名稱是：代號;圖樣代號;圖紙編號;Drawing Code;和工程圖明細表欄能對上。

hljhrb 發表于 4 天前

代號的匹配名稱是：代號;圖樣代號;圖紙編號;Drawing Code;

408231928 發表于 5 天前

代號映射問題吧,去看看配置匹配規則和工程圖明細表欄能對得上不
